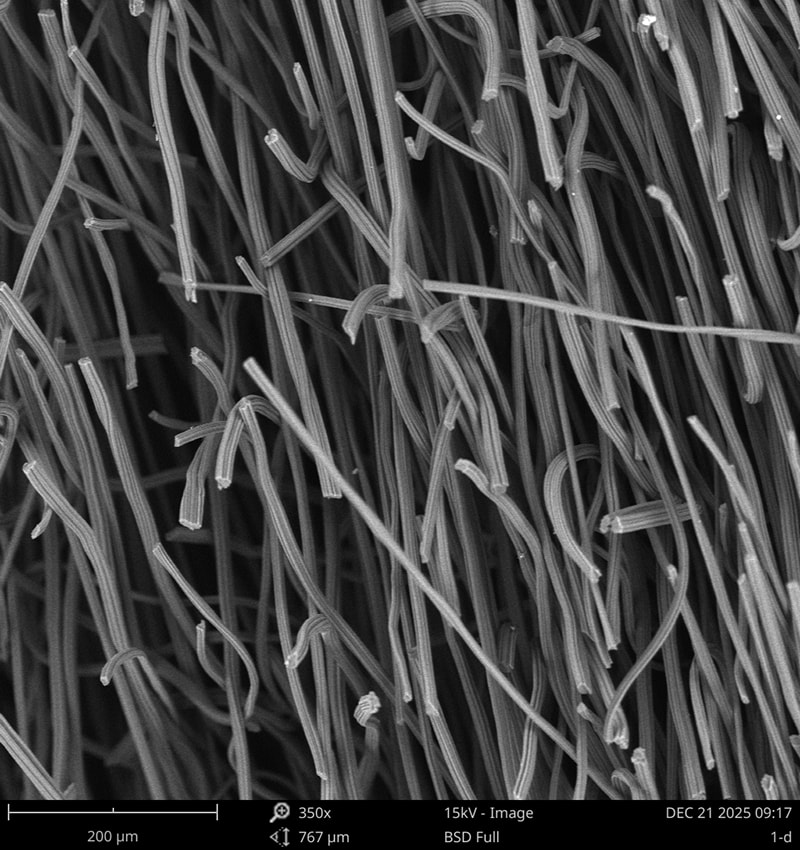

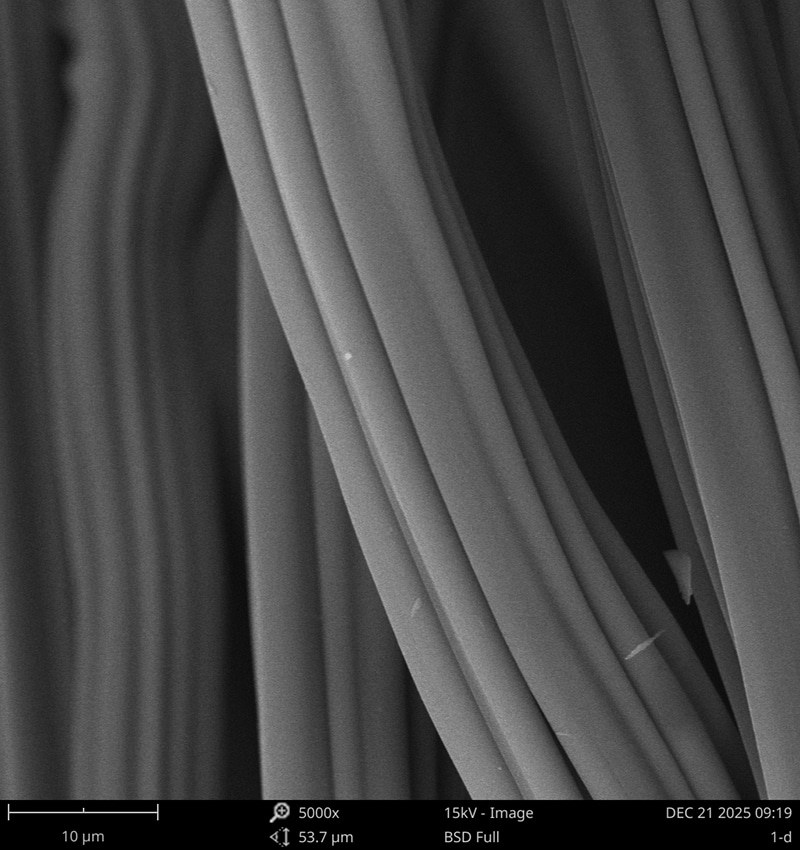

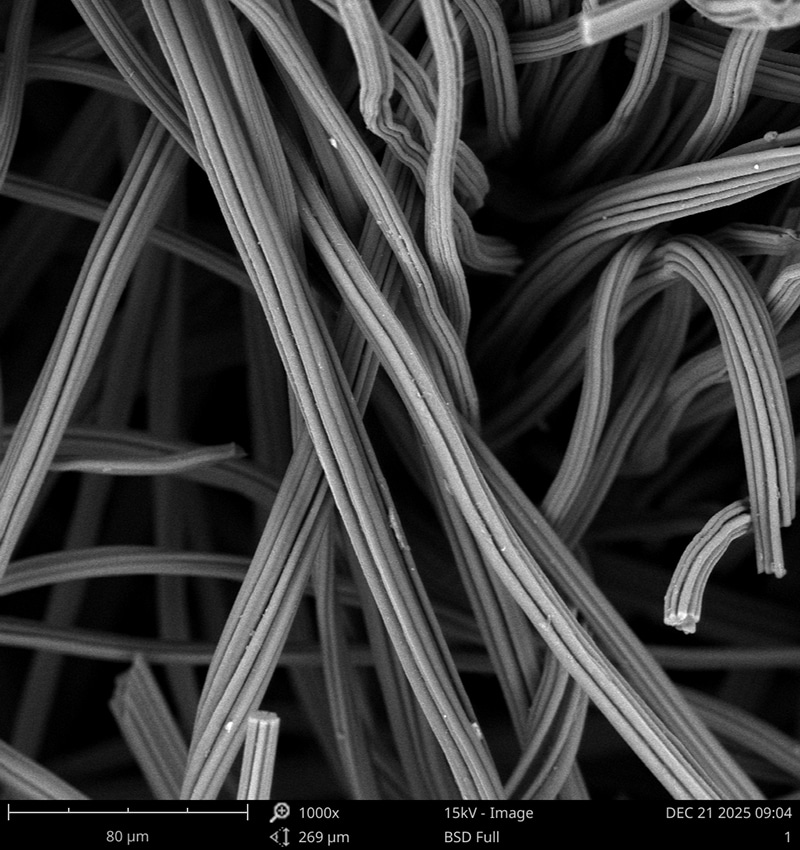

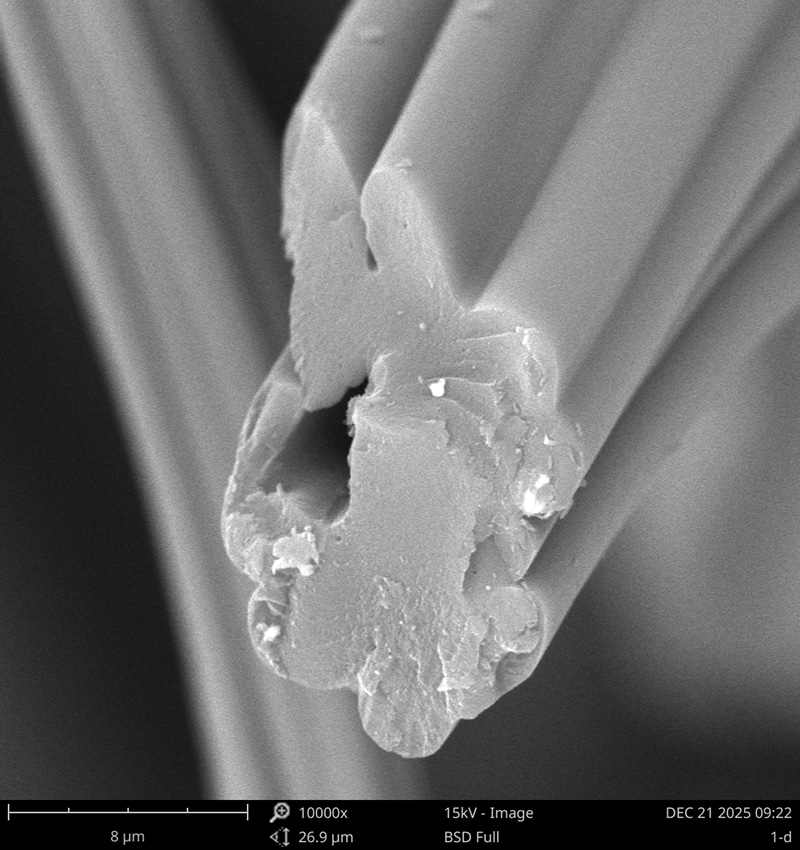

Das Wärmefeld des Halbleiter-Kristallziehofens ist einer der wichtigen Faktoren, die die Qualität des Kristallziehens beeinflussen. Unser Unternehmen geht von der Faserstruktur aus, bereitet Kohlenstofffasern mit Hohlstruktur vor und wählt Kohlenstofffasern mit bestimmten Durchmessern auf der Grundlage wiederholter Datentests aus. Gleichzeitig laden wir auch katalytische Graphitierungsmaterialien ein. Bei gleicher Graphitisierungstemperatur ist der Graphitisierungsgrad höher. Darüber hinaus wählen wir ein gleichmäßigeres Flachnadelverfahren und die Gleichmäßigkeit und Konsistenz der Filzdichte und -dicke ist höher. Daher weist der durch dieses technische Verfahren hergestellte Graphitfilz eine hervorragende Wärmeisolations- und Wärmespeicherleistung sowie eine hervorragende Oxidationsbeständigkeit auf. Die Chargenkonsistenz ist hoch. Dem Datenvergleich zufolge hat die aktuelle Wärmedämmleistung das international führende Niveau erreicht.
| Name | Einheit | Graphitweicher Filz | Bemerkungen | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Dicke | mm | 5/10 | 5/10 | Andere Spezifikationen | |
| Dichte | g/cm³ | 0,08–0,11 | 0,07–0,09 | ||
| Breite | m | 1,3-1,6 | 1,3-1,6 | ||
| Bruchkraft | Mpa | ≥0,3 | ≥0,2 | ||
| Kohlenstoffgehalt | % | ≥99,80 | ≥99,80 | ||

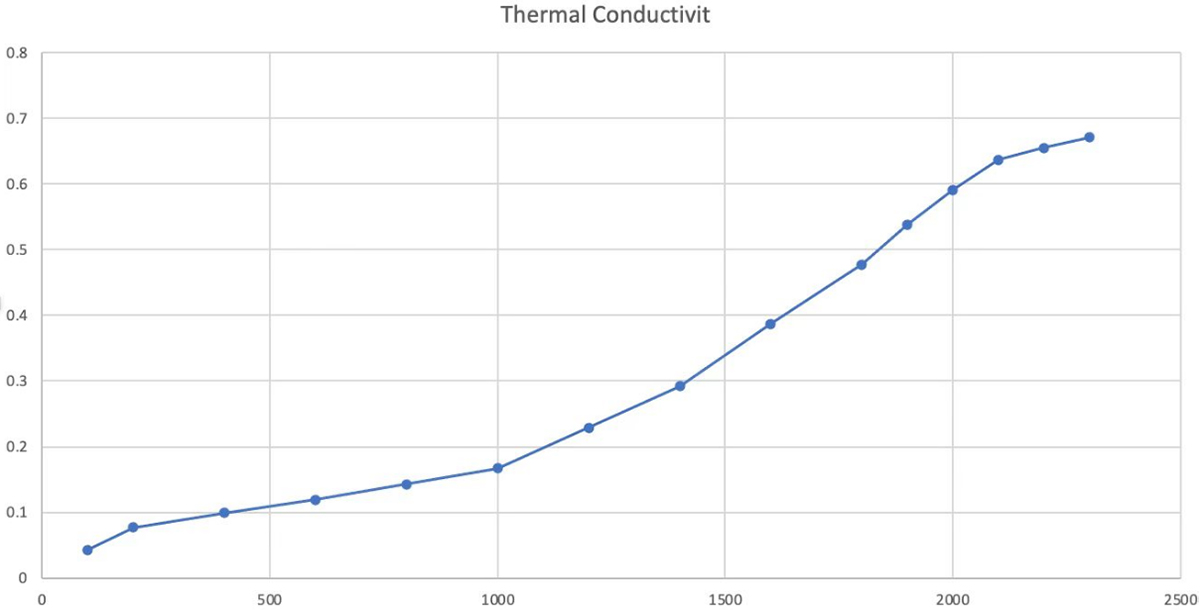

| Wärmeleitfähigkeit | W/m·k | 1000℃ | ≤0,17 | ≤0,23 | |
| 1500℃ | ≤0,35 | ≤0,38 | |||
| Wärmebehandlungstemperatur | ℃ | ≥1800 | ≥1800 | ||
| Faserabwurfrate | % | ≤0,3 | ≤0,3 | ||
| Spezifisch | m²/g | 3-7 | 3-7 | ||
| Aschegehalt | ppm | ≤300 | ≤300 | ||
| Produkt | Wärmeleitfähigkeit (1000℃) (W/m·k) | Dichte (g/cm³) | Luftablativität (600℃, 1h) (%) |
| Naco VLG-10 weicher Filz | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 weicher Filz | 0.23 | 0.08 | 9.95 |
| Deutscher SGL-Weichfilz | 0.25 | 0.1 | 10.12 |
| Französischer Melson-Weichfilz | 0.25 | 0.08 | 6.32 |
| Amerikanischer Morgan-Weichfilz | 0.23 | 0.1 | 10.22 |
Die tatsächlichen, vom Kunden gemessenen Daten
 |  |
 |  |
